Digitale U-Bogen Kamera von NTB

U-BOGEN RÖNTGENKAMERAS FÜR  DIE REIFENINSPEKTION

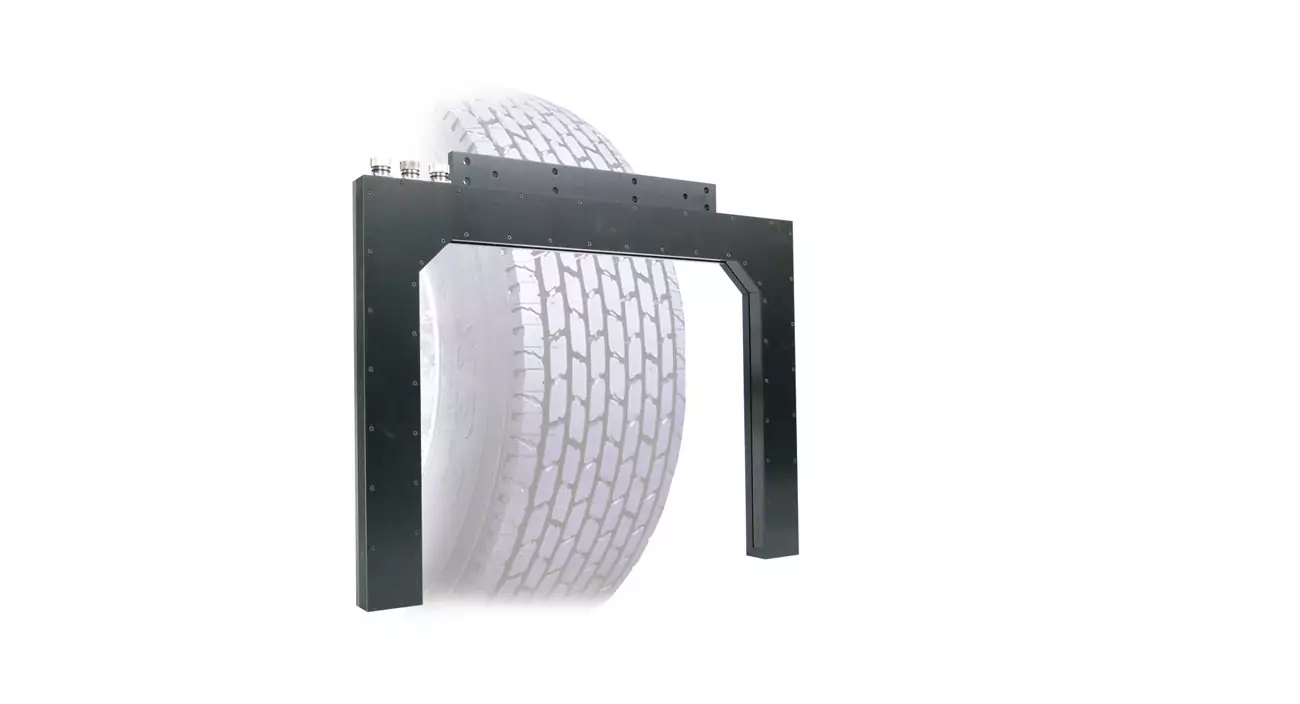

Digitale U-Bogen Kamera zur Reifenprüfung von NTB
  • CMOS Technologie
  • Variable Auflösung
    0,25 mm bis 1,3 mm
  • Automatische Kontrastoptimierung
  • Ideal für Mischbetrieb
  • 12 Bit A/D Wandlung
  • Aufnahmegeschwindigkeit
    bis zu 80 m/min
  • Kompakte Größe, geringes Gewicht
  •  Reifenbreite bis zu 30″

Allgemeine Beschreibung

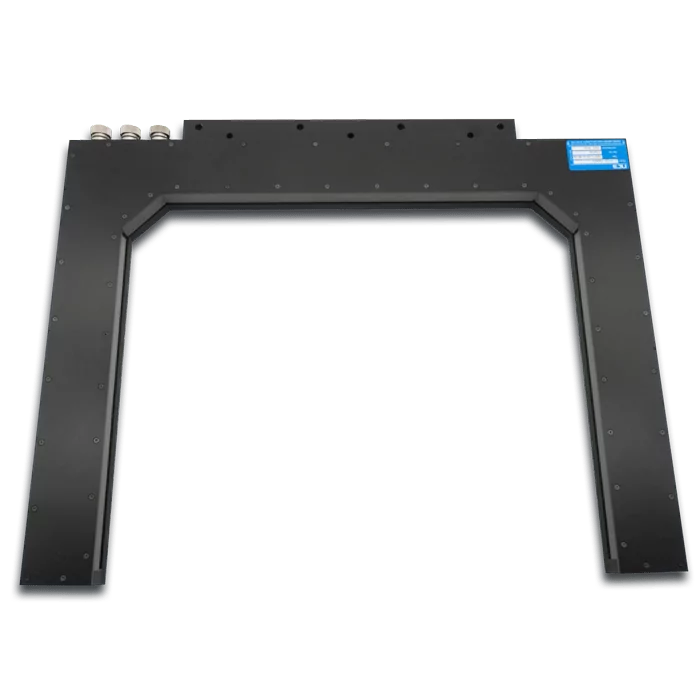

UShape-Röntgenzeilenkamera zur Reifeninspektion

Die U-Bogen Röntgenkamera wurde speziell für die digitale Reifeninspektion von LKW- und PKW-Reifen entwickelt. Eingesetzt wird hierbei die bewährte NTB Röntgenzeilenkamera mit CMOS Technologie. Die U-Bogen Röntgenkamera besteht aus mehreren Kameraelementen, die U-förmig nahtlos aneinander gereiht sind, so dass der gesamte Reifen von Wulst zu Wulst in einer einzigen Rotation geprüft werden kann.

Durch die variable Auflösung (0,25 mm-1,3 mm) eignet sich der U-Bogen sowohl für den Einsatz in der Reifenproduktion, als auch in der Forschung und Entwicklung. Mit einer Scangeschwindigkeit von bis zu 80 m/min garantiert die U-Bogen Röntgenkamera einen hohen Reifen-Durchsatz. Damit kann der U-Bogen zur Qualitätssicherung direkt in den Produktionsprozess integriert werden. Die 12 Bit A/D Wandlung liefert hochauflösende Röntgenbilder mit bis zu 4096 Graustufen. Aufgrund der kompakten Größe und seines geringen Gewichts eignet sich der U-Bogen besonders für Manipulatorsysteme.

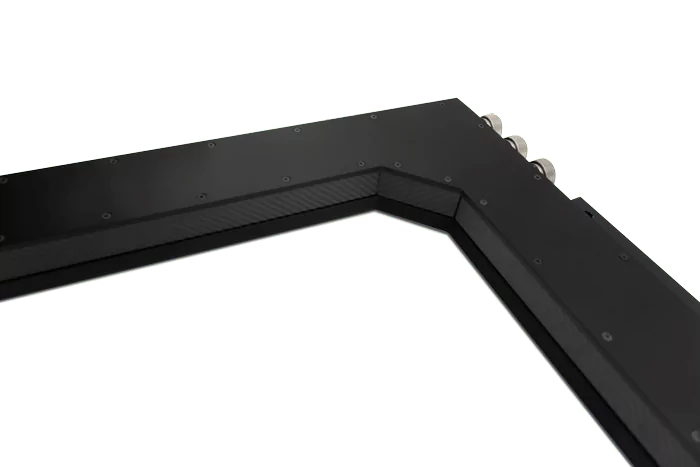

UShape-Röntgenzeilenkamera zur Reifeninspektion

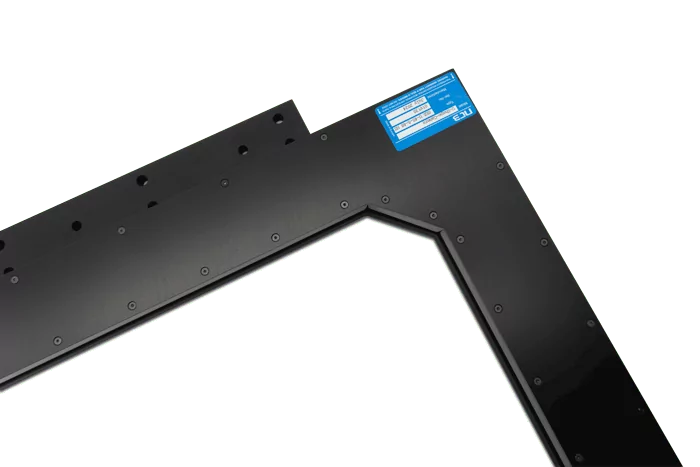

UShape-Röntgenzeilenkamera zur Reifeninspektion

Mit der Software iX-Pect können die Röntgenbilder ausgewertet, nachbearbeitet, gespeichert, versendet oder für Dokumentationen verwendet werden. Während der Reifenprüfung scrollt die Software das Reifenbild online über den Bildschirm. Ein besonderes Software-Feature ist die automatisch berechnete Look Up Table (LUT): Die automatische LUT stellt jeden Reifen mit optimalem Kontrast dar. Die zeitaufwendige manuelle Anpassung der LUT an die unterschiedlichen Reifentypen entfällt.
Mit Hilfe der mitgelieferten Softwarebibliothek (DLL) kann das U-Bogen Kamerasystem in andere Programme eingebunden werden. Dadurch werden kundenspezifische Lösungen bis hin zur vollautomatischen Reifeninspektion möglich.
